Silo de Almacenamiento Fondo Plano

Estructura del techo

• Techo autoportante con capacidad de resistencia precisa y eficiente, cumpliendo con todas las normas vigentes.
• Soporta la instalación de equipos con gran capacidad de flujo, generando mayor flexibilidad en las aplicaciones.
• Diseñado para hacer frente a las fuerzas del viento.
• Arriostramiento por tirantes en todos los vanos, generando estabilidad y resistencia superior a la acción del viento.
• Simetría y continuidad estructural de las interconexiones.
• Anillo tensor perimetral, resistente a tracción, compresión y combinaciones.
• Con soportes de fijación para los péndulos de termometría.

Techo

• Las fijaciones de las tejas entre el anillo son externas al silo, mejorando la estanqueidad al agua.
• Eficiente sistema de sellado en la transición entre tejas.

Respiraderos

• Permite el intercambio de aire caliente y húmedo dentro del silo, garantizando la calidad del producto almacenado.
• Cumplimiento de las normas de dimensionamiento de la aireación.
• Eficiente sistema de sellado entre respiradero y teja.

Ventana de inspección

• Permite fácil acceso.
• Pasaje de luminosidad.
• Fácil instalación, inspección y mantenimiento de los péndulos de termometría, sin causar daños al sello ni a la estructura del techo.
• Sellado eficiente de la teja y ventana.

Monocarril

• Techo compuesto por una viga continua tipo "monorail", cumpliendo con NPT-027 para fijación de cables guía en actividades rutinarias y sirve como anclaje para actividades de rescate.

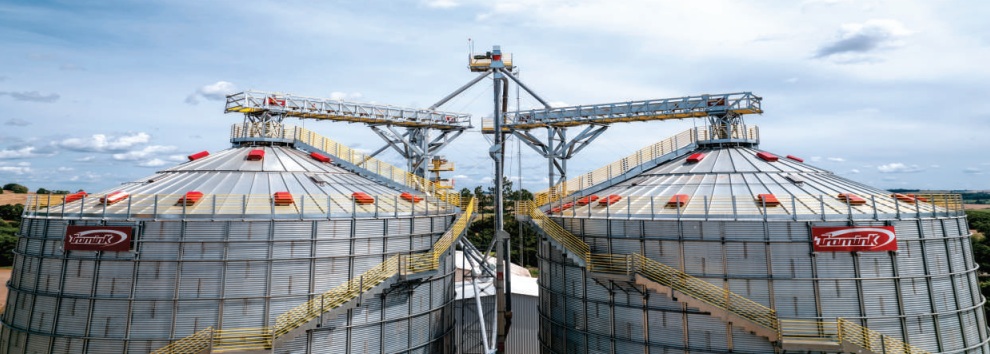

Protecciones del techo

Detalle de componentes y protecciones para operación segura.

Puerta de acceso al techo

• Puerta de inspección para entrada y mantenimiento interno del silo.
• Modelo estándar.
• Modelo especial: permite la instalación de un monopie para rescates, según normas de seguridad.

Cuerpo

• Proyecto de acuerdo con la normativa vigente, dentro de los criterios de distribución y transferencia de carga.
• Chapas laterales de acero de alta resistencia.
• Conjunto de parantes y férulas eficientes, compuesto por férulas de empalme + contraférula, asegurando calidad de contacto y distribución eficaz de la carga sobre el parante.
• Perforación de las chapas laterales producidas en una sola etapa de estampado, garantizando la calidad de las piezas.
• Fijación de las chapas mediante tornillos M12 y tuercas con sellado neopreno.
• Parantes fabricados en acero de alta resistencia.

Puertas de acceso lateral

• Puertas resistentes a los esfuerzos tangenciales del anillo de chapas, calculadas para presiones de acuerdo con las normas vigentes.
• Fabricado en acero de alta resistencia.

Puerta de mantenimiento

Puerta de mantenimiento para acceso técnico seguro.

Escaleras de acceso

• Escaleras modulares, con ergonomía y seguridad.
• Con barandilla cumpliendo NR-12.
• Pasos más amplios que permiten la apertura completa de la puerta de inspección, garantizando la seguridad de los operadores.

Escalera caracol

• Escalera con pasos con piso antideslizante y barandillas según NR-12.
• Mayor ergonomía para la escalada.
• No requiere el uso de línea de vida.

Escalera marinero

• Escalera vertical, con peldaños horizontales.
• Se suministra con kit de línea de vida.

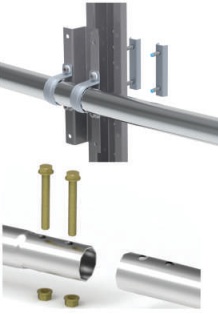

Anillo de viento

• Cumple con la ABNT NBR 6.123: Fuerzas debidas al viento.
• Cumple los requisitos técnicos de dilatación y deformación natural de los huecos del silo.
• Tubo estructural galvanizado espesor 2,70 mm.
• Enmienda preformado de encaje, garantía de mayor resistencia.
